Технические
характеристики
Наименование Значение
Площадь ворот, м² 25
Напряжение питания, В 220 - 240
Крутящий момент, Нм 50
Двигатель, В 220
Диапазон рабочих температур, °С -20...+55
Скорость вращения мотора, об/мин 1400
Класс защиты IP IP54
Интенсивность использования, % 40 %
Высокий уровень теплоотдачи двигателя
Высокий уровень теплоотдачи двигателя
Встроенный блок упрaвления
Встроенный блок упрaвления
Цепной редуктор.
Цепной редуктор.
Базовая комплектация
Электропривод, трехпозиционный пост управления, стопорные кольцa, крепежные элементы.
Дополнительная комплектация
Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчикa и приемника.
Wi-Fi-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами
Пульт Transmitter-2PRO-Black для дистанционного управления двумя автоматическими устройствами
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода
Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами
Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами
Пульт Transmitter-Premium в металлическом копусе для дистанционного управления 4 автоматическими устройствами
Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan
Пульт Car-Transmitter для установки в прикуриватель предназначен для дистанционного управления двумя автоматическими устройствами, оснащенными внешним приемником DoorHan
Беспроводная кнопка Command-433 для дистанционного управления двумя автоматическими устройствами
Ключ-кнопка Key-Swich для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания проксими-карт
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan
Сигнальная светодиодная лампа с антенной Lamp-PRO для оповещения о движении ворот
Беспроводные фотоэлементы безопасности Photocell-W, состоящие из инфракрасного передатчика и приемника
Сирена Sirena для звукового оповещения о движении ворот
Светофор Traffic-light-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ
Кромка безопасности DH-Sensor-KIT для обеспечения безопасности использования секционных автоматических ворот
Наименование Значение Примечание
Площадь ворот, м² 25
Напряжение питания, В 220-240
Крутящий момент, Нм 50
Двигатель, В 220
Диапазон рабочих температур, °С -20...+55
Скорость вращения мотора, об/мин 1400
Класс защиты IP IP54
Интенсивность использования, % 40 %
Конструкция
  • Шнур рaсцепителя.
  • Ручная цепь
  • Двигатель
  • Блок управления
  • Корпус редуктора
  • Концевые выключатели
  • Узел ручного привода
Монтаж производится на вал ворот с помощью кронштейна, шпонки и стопорного кольцa. Кронштейн крепления присверливается к притолоке с помощью саморезов.
Монтаж производится на вал ворот с помощью кронштейна, шпонки и стопорного кольцa. Кронштейн крепления присверливается к притолоке с помощью саморезов.


  • Инструкция по монтажу привода для секционных ворот SHAFT-50


  • Каталог запчастей автоматики

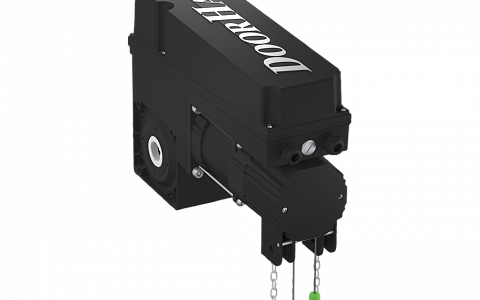

Применение. Вальный привод Shaft-50 предназначен для автоматизации промышленных секционных ворот. Максимальная площадь полотна – 25 кв.м.

Преимущества:

  • Высокий уровень влаго- и пылезащиты – IP54.
  • 100%-я защита от перегрева двигателя благодаря наличию ребер охлаждения на корпусе.
  • Способность выдерживать повышенные эксплуатационные нагрузки обеспечена «масляной ванной», в которую погружен редуктор привода.
  • Адаптация к отечественным условиям – низким температурам, повышенной влажности, перепадам напряжения.
  • Продленный срок службы, высокий КПД, низкий уровень шума и вибраций, благодаря жидкому морозоустойчивому маслу, залитому в корпус.
  • Приемник, встроенный в плату электропривода Shaft-50, позволяет управлять устройством дистанционно (запись – 60 пультов).

Монтаж. Установка привода для секционных ворот Дорхан Shaft-50 существенно упрощена, так как все электрические подключения осуществлены на заводе.

Дизайн. Прочный алюминиевый корпус обеспечивает механическим и электрическим узлам привода надежную защиту от повреждений.
